История последовательных модернизаций, которые сделали «двухсотку» одной из самых живучих турбин в отечественной энергетике.

Турбина К-200-130 (ПВК-200) ЛМЗ, запущенная в серию в 1958 году, стала базой для одной из самых масштабных линий модернизаций в отечественном турбиностроении. За счёт последовательных инженерных доработок мощность агрегатов этого семейства была увеличена с 200 до 225–235 МВт при сохранении компоновки и фундаментов.

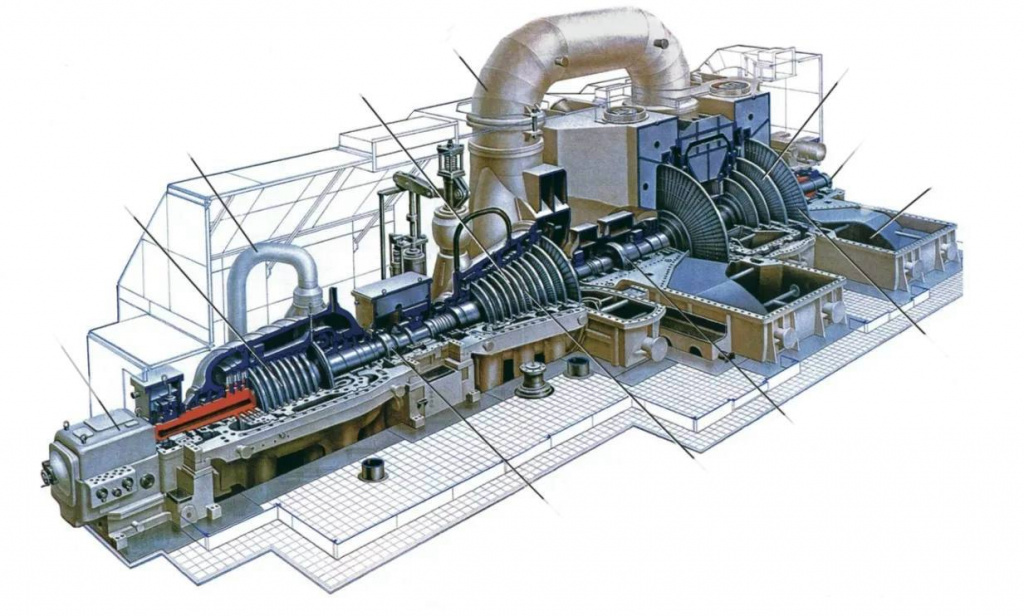

Базовая турбина К-200-130 (ПВК-200), изготавливаемая с 1958 года, сразу получила ряд прогрессивных решений:

• трёхцилиндровая схема (ЦВД–ЦСД–ЦНД);
• промежуточный перегрев пара 540 °С;
• двухпоточный ЦНД со ступенью Баумана;
• развитая проточная часть с хорошо отработанными профилями.

Испытания подтвердили высокий уровень:

КПД ЦВД — 86,2%, КПД ЦСД — 92,4%, что для своего времени было отличным результатом.

При этом сама конструкция изначально содержала резерв для развития, особенно в части:

• проточной части ЦНД,
• уплотнений,
• аэродинамики направляющих аппаратов.

Первая волна модернизаций: работа с «узким местом» — ЦНД

Первые серьёзные модернизации были сосредоточены именно на цилиндре низкого давления, который оказался ключевым источником потерь.

Основные проблемы:

• протечки в зоне двухъярусной ступени Баумана;
• неравномерное распределение расходов по высоте;
• устаревшие профили направляющих лопаток.

Что было сделано

На основе исследований МЭИ были реализованы решения, которые сегодня кажутся очевидными, но тогда были новаторскими:

• аэродинамическая переработка направляющих аппаратов;
• замена сопловых решёток на профили для сверхзвуковых скоростей;
• переход на фрезерованные направляющие лопатки (+5% КПД ЦНД);
• разные профили лопаток верхнего и нижнего ярусов ступени Баумана;
• новая конструкция межъярусных уплотнений.

Результат — рост экономичности без изменения габаритов и фундаментной части.

Параллельные улучшения ЦВД и ЦСД

Одновременно шла работа и над другими цилиндрами:

• увеличение высоты лопаток во 2–8 ступенях ЦВД;
• замена сопловых аппаратов на более технологичные;
• модернизация уплотнений.

Совокупный эффект — прирост КПД всей турбины не менее чем на 1%, что для агрегата 200 МВт означало ощутимую прибавку выработки.

Расширение линейки: от К-200 к К-210 и К-215

Следующий этап — не просто модернизация, а формирование семейства:

К-210(215)-130-1(2) — увеличение номинальной мощности до 215 МВт;

К-210-130-8 — экспортная версия для тропического климата (без ступени Баумана);

К-200-181 — вариант под повышенные начальные параметры пара (Финляндия).

Конструктивно машины оставались близки к исходной К-200, но:

• улучшалась проточная часть,
• оптимизировались пусковые схемы (одно- и двухбайпасные),
• адаптировались под конкретные условия эксплуатации.

Качественный скачок: реактивное облопачивание и «самоуплотнение»

К середине 1980-х стало ясно: потенциал активного облопачивания в ЦВД исчерпан. Ответом стала полная замена проточной части ЦВД на реактивную.

Ключевые эффекты:

• рост КПД ЦВД;
• прибавка мощности до +5 МВт на номинале;
• внедрение принципа самоуплотнения концевых уплотнений.

Самоуплотнение позволило:

• снизить расход пара на уплотнения на 1,1–1,2 т/ч;
• получить дополнительную электроэнергию без изменения тепловой схемы.

С конца 1980-х это решение стало стандартом для большинства реноваций К-200.

Логичное развитие: К-235-130

Последовательные модернизации ЦВД, ЦСД и ЦНД, замена роторов, отказ от ступени Баумана, улучшение выхлопных трактов — всё это в итоге вывело турбину за рамки «двухсотки».

Так появились агрегаты класса К-235-130, где прирост мощности был получен:

• без радикального изменения компоновки;
• за счёт глубокой аэродинамической и конструктивной переработки.

Итог

История турбин К-200 — это не одна машина, а цепочка инженерных решений, где каждая модернизация:

• устраняла конкретные узкие места,
• добавляла проценты КПД,
• превращала 200 МВт в 210, 215, 225 и даже 235 МВт.

Пример того, как одна базовая конструкция сумела пройти путь длиной в десятилетия — и остаться актуальной.
